工业级超稳定500mw穿墙王1200米无线数传模块

更新：2017-9-27 15:01:24 点击：

品牌：
型号： INU-W016

产品介绍

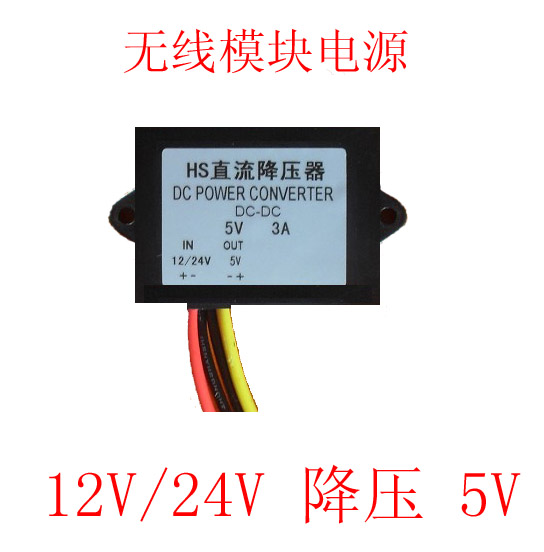

2V/24V 转5V 3A电源降压器：

HS直流降压器 8～35V转5V3A型

采用同步整流技术，用进口电源管理芯片和进口MOS管制作，车载专用线外接，环氧树脂封装！

尺寸为58*40.5*22mm，重约95克

短路保护，过流保护，障碍排除后自动恢复工作

可以防水、防震、防潮、防尘

输入电压：DC 12/24V（8-35V）

输出电压：DC 5V 输出功率：15W
输出电压十分精准！

24V转5V满载输出转化率为90.1%

即使在欠压状态下工作，输出压降也仅为0.23V

常见问题：
1 此模块实际距离有多远？
答：在空旷地速率为1.2k的条件下，可以达到2500米左右，穿透能力强。

2 此模块有几种接口？接口不同可以通信吗？
答：模块有TTL/232/485 可选，按照您指定的出货，未说明的统一发TTL接口，这几种模块之间可以相互通信

3 我要接单片机接电脑应该怎么做？
答：TTL接口的模块可以直接连接您单片机的TX RX 收发数据，要连接电脑串口可以选择232模块，通过我们赠送的连接线连接com口，如果电脑没有串口，可以通过USB转接模块连接电脑，本店有售

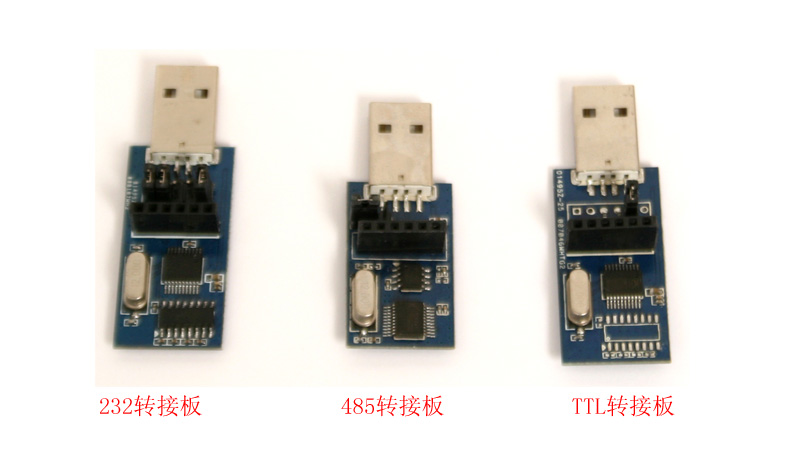

4 USB转接模块有何作用，是否必须购买？
答：USB转接模块实际上是在电脑里虚拟一个串口，并非USB传输，无线模块可以直接插上该模块，连接电脑配置无线模块参数，如信道，无线传输速率，发射功率，串口传输速率、数据位、停止位、奇偶效验位等。也可以收发通信（此时要拔掉SET跳线帽），
USB转接模块不是必须购买的，模块出厂已经设置好，到手直接使用。

5 模块的出厂默认配置为多少？
答：工作频率 433.92MHZ
传输速率 9600bps
发射功率 20dbm （100mw）
串口速率 9600bps
数据位 8bits
停止位 1bit
奇偶校验位无

6 购买数传模块后怎样快速简易地测试产品效果？
答：可以购买2个USB转接头，我们附送驱动和设置工具，模块插上后直接连接2台电脑，通过串口调试助手马上测试到通信效果。

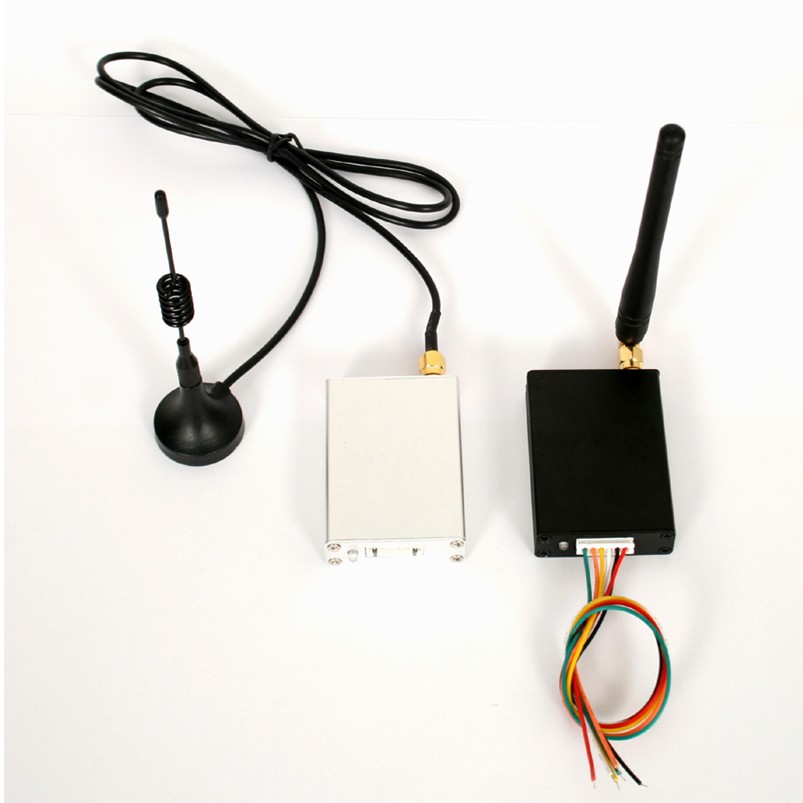

7 应该使用何种天线？
答：可以使用SMA天线，或者吸盘天线，吸盘天线有磁性，不能走顺丰。

8 模块可以与100mw的数传模块通信吗？
答：可以通信，内部协议相同的。

本模块是高集成无线数据传输模块，采用的是高性能的Silicon Lab Si4432射频芯片。极低的接收灵敏度,再加上业界领先的500mW的输出功率保证扩大范围和提高链路性能。模块提供了多频段多信道以及网络ID来降低传输过程中的干扰以提高传输性能。用户可以通过PC软件或在线修改设置串口以及RF的相关参数。小体积、远距离传输、宽范围的工作电压乃至丰富便捷的编程设置使之得到非常广泛的应用。

特点：

● 2500米传输距离@1.2K速率时

● 工作频段选择：433 MHz470/868/915 MHz（可定制）

● 40个信道可选

● 4字节可配置网络ID

● 多种数据传输率可选

● GFSK调制模式

● 天线自动匹配及双向开关控制

● 串口通讯参数设置多样化

● TTL接口

● 灵敏度高达-120dBm

● 最大输出功率：500mW

● 工作电压5V

● 工作温度范围：-20 ~ +70°C

应用领域：

● 无线遥控遥测

● 远程抄表

● 安防系统

● 工业数据采集

● 家庭自动化遥测

个人数据记录

● 无线232/485数据通信

● 楼宇小区自动化与安防

● 健康监测

● 无线PC外围设备

● 门禁系统

● 机器人控制

参数配置

模块可以通过PC软件来配置相关参数，同时也能通过UART接口在线设置相关参数。如：工作频段、信道，无线传输速率，发射功率，串口传输速率、数据位、停止位、奇偶效验位，NET ID，NODE ID等。通讯协议详见编程手册。

参数	字节数	说明
工作频段	1	433MHz / 470MHz / 868MHz / 915MHz
信道	1	1 ~ 40
无线传输数率	1	1200/2400/4800/9600/14400/19200/38400 bps
发射功率	1	0~7级
UART数率	1	1200/2400/4800/9600/14400/19200/38400 bps
UART数据位	1	7位，8位，9位
UART停止位	1	1位，2位
UART奇偶校验位	1	No,Odd,Even

1.数据传输

当模块处于可传输数据状态，主机可以通过串口来收发数据。

为了保证数据传输的稳定性与正确性，需注意以下几点：

2.无线传输匹配
同网络中的模块保证正常通讯，必须频段、信道、NET ID都需要设置一致。

3.无线通信中数据的延迟
由于无线通信发射端是从终端设备接收到一定量数据后，或等待一定的时间没有新数据才开始发射，无线通信发射端到无线通信接收端存在着延迟，另外从无线通信接收端到终端设备也需要一定的时间，但同样的条件下延迟时间是固定的(具体时间是由串口速率，空中速率的大小决定)。

4.数据流量
模块内部设有200字节的缓冲区，当串口数率小于等于无线传输速率时可保证数据的传输顺畅，但若串口速率大于无线传输速率时，连续发送数据字节数超过缓冲区大小则可能会出现数据溢出而导致的数据丢失现象。因此如需连续发送大量数据时，为避免数据丢失或错误，可在设置参数时使串口传输速率不超过无线传输速率。

5.休眠状态
当CS脚置为低时，模块处于休眠状态，此时不能对其进行参数设置，也不进行数据传输，模块在这个状态下模块功耗在5uA以下
